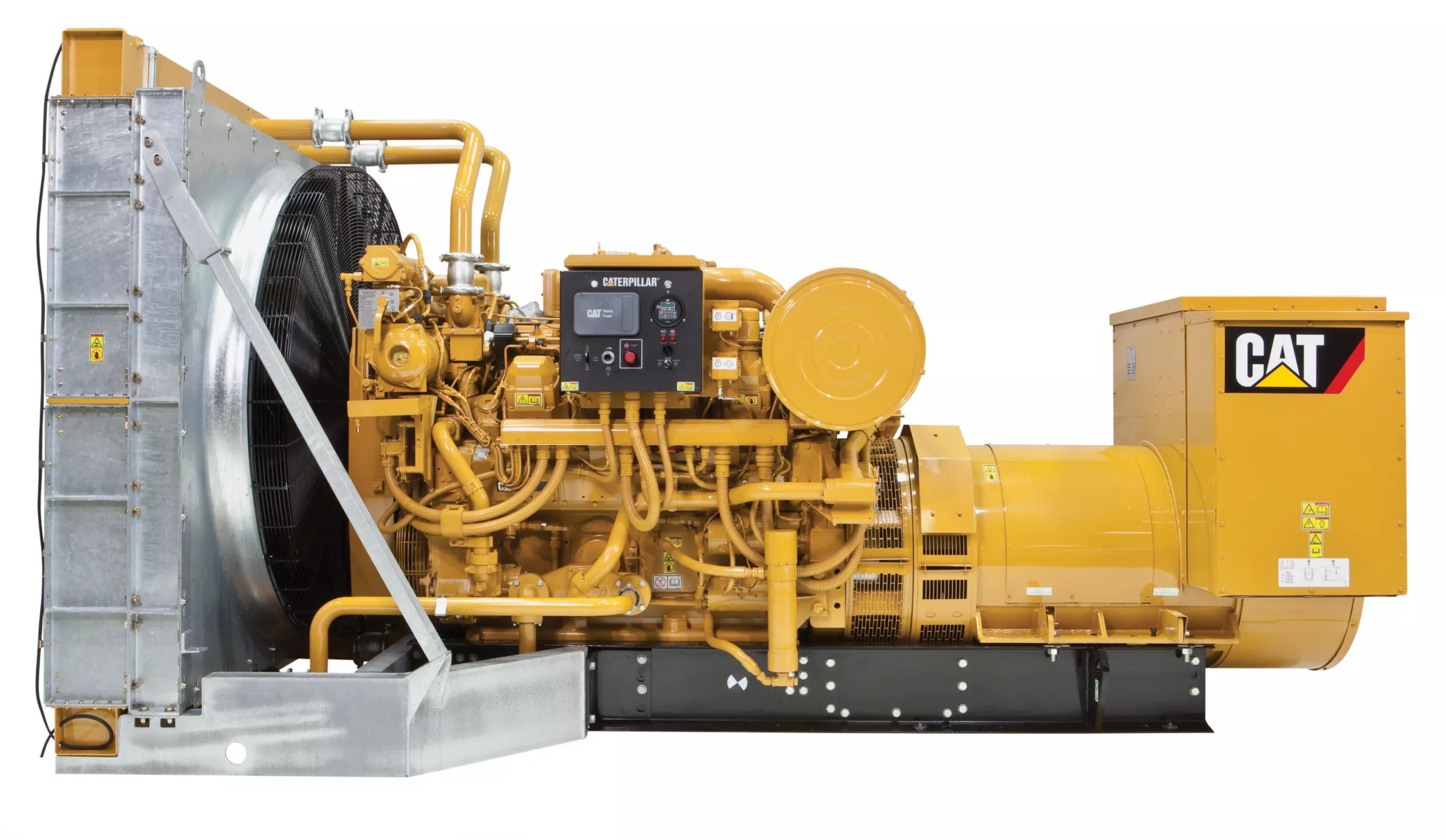

Generatorsets voor offshore boren en productie 3508B

Productspecificaties voor 3508B

3508B Standaarduitrusting

LUCHTINLAATSYSTEEM

• Nakoelerblok met extern watercircuit, corrosiebestendige coating (luchtzijde); Luchtfilter, voor regulier gebruik, Dubbele turbochargers, 152 mm (6 in) OD rechte aansluiting

REGELSYSTEEM

• Caterpillar A-III elektronische motorbedieningsmodule, links met brandstofsysteem met elektronische unit injectoren, stijve draadboom (10 A DC voeding nodig voor de elektronische motorbedieningsmodules)

KOELSYSTEEM

• Via uitlaat geregelde thermostaat en huis, temperatuur bij volledig open 92 °C (198 °F)

• Pomp voor watermantel, met tandwielaandrijving

• Enkele verbinding voor wateruitlaat, inclusief flens: 143 mm (5.6")

• Koelpomp voor zoet water voor nakoeler (SCAC), tandwielaangedreven centrifugaal

• SCAC pompcircuit bevat een thermostaat die voorkomt dat de temperatuur van de koelvloeistof van de nakoeler kan dalen onder 30 °C (85 °F)

UITLAATSYSTEEM

• Droge gasdichte uitlaatspruitstukken met warmteschilden Dubbele turbochargers met watergekoelde lagers en warmteschilden Verticale uitlaat, verticaal 203 mm (8 in) ronde uitlaatflens

VLIEGWIELEN EN VLIEGWIELHUIZEN

• Vliegwiel, SAE-nr. 00, 183 tanden, vliegwielhuis SAE-nr. 00

BRANDSTOFSYSTEEM

• Brandstoffilter

• Brandstofopvoerpomp

• Elektronisch geregelde unit injectoren

• Brandstofontluchtingspomp, links

• Starre brandstofretourleiding met aansluitpunt voor klant op onderkant motor

INSTRUMENTEN

• Waarschuwingslampje uitschakeling bij overtoeren, Waarschuwingslampje noodstop

• Weergave-unit (Marine Power Display) voor analoge of digitale weergave van:

SMEERSYSTEEM

• Carterontluchting, aan bovenkant gemonteerd

• Oliekoeler

• Olievulpijp en peilstok, links

• Oliepomp, tandwieltype

• Aftapkraan oliecarter, 2" NPT vrouwelijke aansluiting

BESCHERMINGSSYSTEEM

• A-III elektronisch bewakingssysteem biedt klanten programmeerbare motorcorrectiestrategieën ter bescherming tegen ongunstige bedrijfsomstandigheden

• Noodstopdrukknop (in elektronisch instrumentenpaneel) Veiligheidsuitschakelbeveiliging:

STARTSYSTEEM

• Luchtstartmotor, rechts, 620 tot 1034 kPa (90 tot 150 psi), bediening links

• Geluiddemper

ALGEMEEN

• Lak, Caterpillar Yellow, met zwarte rails

• Trillingsdemper en afscherming

• Hijsogen

• Motor en generator op drie punten bevestigd aan sub-onderchasis

• Hefvoorzieningen op de basis

• Olieaftapopening

• Lekbak over motorlengte

3508B Optionele uitrusting

LUCHTINLAATSYSTEEM

• Op afstand bediende luchtinlaatadapters

LAADSYSTEEM

• Acculaders

• Laaddynamo's

REGELSYSTEEM

• Lastverdelingsmodule

• Lokale snelheidsgasregeling

• Directe tandheugelbediening, 0-200 mA DC-regeling

KOELSYSTEEM

• Koelvloeistofpeilsensoren

• Aansluitingen

• Luchtscheider

UITLAATSYSTEEM

• Flexibele koppelingen

• Elleboogstukken

• Flenzen

• Flens- en uitlaatexpanders

• Uitlaatdempers

BRANDSTOFSYSTEEM

• Brandstofkoeler

• Brandstofvoorfilter

• Brandstoffilters

• Dubbele brandstoffilters

• Brandstofniveauschakelaar

Generatoruitrustingsstukken

• Luchtfilter - generator

• Lagertemperatuurdetectoren

• Kabeltoegangskast

• Handbediende spanningsregeling

INSTRUMENTEN

• Communicatiemodule PL1000T

• Communicatiemodule PL1000E

• Interfacebox voor de klant

• Scherm op afstand

• Cilindertemperatuurweergave op afstand

• Thermokoppels voor uitlaattemperatuur

• Discrete I/O-module

• Temperatuursensors inlaatspruitstuk

• Olietemperatuursensor

SMEERSYSTEEM

• Dubbele oliefilters

• Bypass centrifugaaloliefilter

• 500-uurs carter

• Noodaansluitingen voor smeerolie

• Oliepeilregelaar

• Voorsmering

• Carterpomp

MONTAGESYSTEEM

• Trillingsdempers

AFTAKASSEN

• Extra aandrijfassen en riemschijven

STARTSYSTEEM

• Lucht- of elektrische startmotor

• Redundante start met keuzeschakelaar

BESCHERMINGSSYSTEEM

• Sproeiafscherming

• Ontlastklep voor carterexplosie

• Metaaldeeltjesdetector

ALGEMEEN

• Watermantelverwarmer
